業界最高解像度のイメージセンサソニー社製「IMX992」搭載

ハイパースペクトルカメラ「AHS-052VIR」

「可視光・近赤外線の同時撮像可能」産業用ハイパースペクトルカメラ

ソニー独自の技術で進化した「IMX992」を搭載し、業界最高解像度※のイメージセンサで実現する高精細な産業用ハイパースペクトルカメラです。2560画素のラインにて、可視領域である450nmから近赤外領域の1700nmまでの波長を分光し、1680バンドのスペクトル情報として取得します。対象物の成分分析・識別ができ、可視光だけでは見ることのできなかった対象物を非破壊・非接触で測定や検査をすることが可能です。

※化合物半導体のInGaAs（インジウム・ガリウム・ヒ素）を用いた産業用のSWIRイメージセンサーにおいて、ソニー社調べ（2023年11月現在）

「AHS-052VIR」の主な対象分野

◎リサイクルのための廃プラスチック選別

◎シリコンウェハーの貼り合わせ工程や欠陥検査

◎成分分析や異物混入等の検査

◎青果糖度・タンパク質・水分・フィルムパッケージ検査

◎物質が最も吸収、発散する近赤領域の波長帯の調査等

「AHS-052VIR」の特徴

型　番	AHS-052VIR
撮像素子	ソニー社製 IMX992 2560（空間）×2048（分光）画素サイズ：3.45μｍ×3.45μｍ
波長分解能	4.66nm
検出波長帯	450nm〜1700nm
インターフェース	10Gigabit Ethernet（10GBASE-T）
シャッター	Global shutter system
ラインレート	120.8（Full）/378.23（600Line）/2939.89（4Line）
露光時間	8Bit：4μsec-10msec（設定可能範囲：4μsec-9.99sec） 10Bit：4μsec-10msec（設定可能範囲：4μsec-9.99sec） 12Bit：7μsec-10msec（設定可能範囲：7μsec-9.99sec）
ゲイン	0dB〜＋12dB

ハイパースペクトルカメラとは

異なった光の波長帯（バンド）の組み合わせが、分光スペクトルとなります。複数バンドの画像が取得できるカメラを「スペクトルカメラ」と呼びます。

たとえば、一般的なカラーカメラであれば、RGBという３つの波長帯（バンド）を言います。ハイパースペクトルカメラの場合は、数十以上の波長帯（バンド）を取得できます。

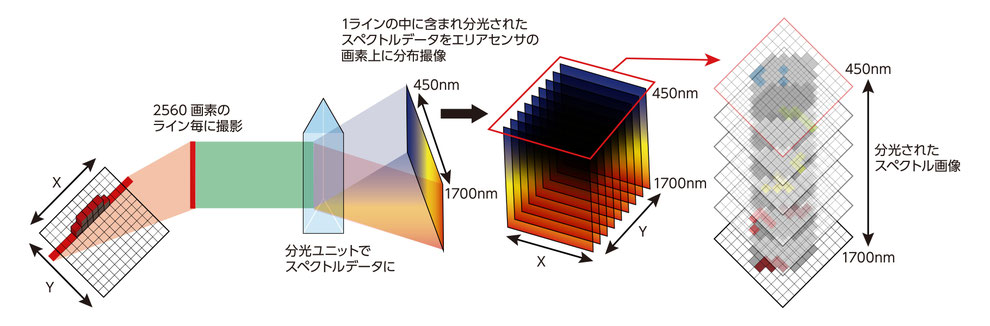

ハイパースペクトルカメラでは、XY座標の二次元空間情報と波長軸のデータ（ハイパースペクトル情報）を同時に取得できるため、対象物の成分分析・識別が可能となります。

近⾚外線撮像例
