非破壊撮影による対象物の分光分析が可能な分光カメラ

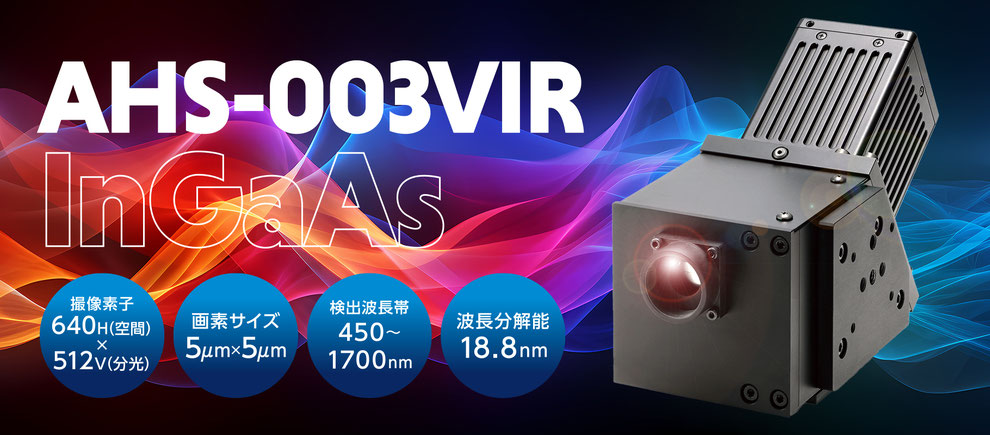

ハイパースペクトルカメラ「AHS-003VIR」

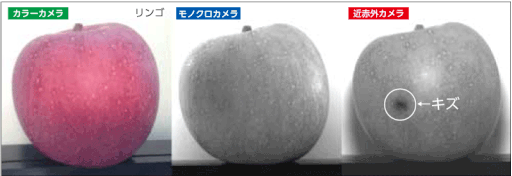

「AHS-003VIR」は、640画素のラインにて、可視領域である450nmから近赤外領域の1700nmまでの波長を分光し、512バンドのスペクトル情報として取得します。対象物の成分分析・識別ができ、可視光だけでは見ることのできなかった対象物を非破壊・非接触で測定や検査も可能です。

また、センサーにペルチェ素子（冷却機能）付きタイプを採用しており、温度変動にも強い構成のため、工場などのインラインで安定した撮像を可能にしています。

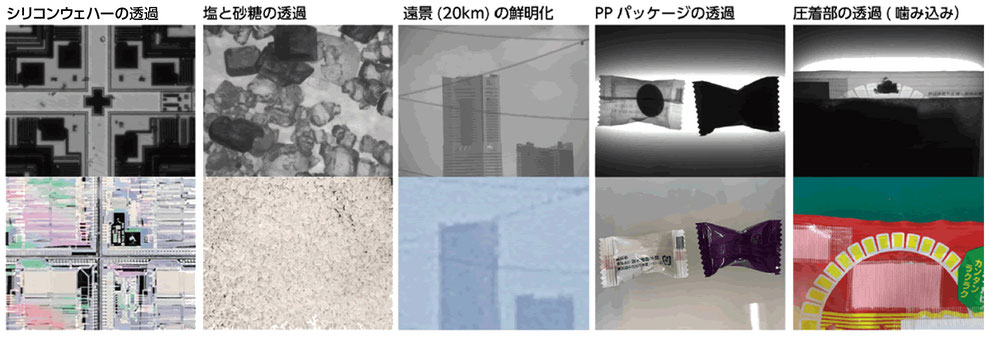

◎成分分析や異物混入等の検査

◎青果糖度・タンパク質・水分・フィルムパッケージ検査

◎コンクリート壁面検査、気象・鉱物の観察

◎バイオイメージング(蛍光)等の観察

◎物質が最も吸収、発散する近赤領域の波長帯の調査等

Gigabit Ethernet

Camera Link

型　名	AHS-003VIR
撮像素子	InGaAsセンサー 1段電子冷却 640H(空間)×512V(分光) 画素サイズ 5μm×5μm
分光波長	450nm〜1700nm ※回折格⼦に依存
波長分解能	18.8nm
インターフェース	Gigabit Ethernet (1000BASE-T) / CameraLink

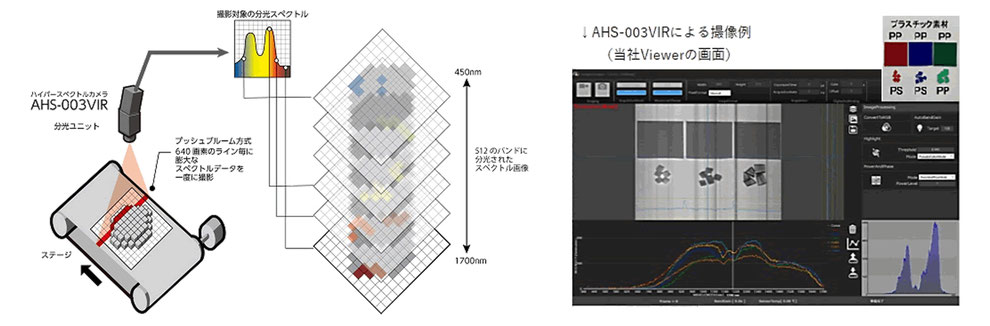

撮影方式	プッシュブルーム方式（ラインスキャン方式）
レンズマウント	Cマウント 1/4インチ
ラインレート	最大ラインレート 258 FPS ※フルバンド選択 @CameraLink/8bit時 2767 FPS ※8バンド選択 @CameraLink/8bit時
露光時間	6μsec～10msec (設定可能範囲：6μsec～9.99sec) ※8bit時
ゲイン	×1～×4（約0dB～+12dB）
黒レベル	0LSB～127LSB可変（10bit時）
主要機能	ステータスLED、外部トリガ、各種補正(DSNU、PRNU、画素⽋陥、シェーディング)、フィールドアップグレード機能、バンド選択
PRNU	画素間の輝度ムラ補正機能あり
DSNU	画素間の暗時ムラ補正機能あり
同期方式	内部 / 外部同期
映像出力	8 / 10 / 12 bit
電　源	⼊⼒電圧：DC12V〜24V±1V 消費電⼒：7W(typ)
動作温度／湿度	0℃〜45℃ / 20〜80% （ただし結露無き事）
保存温度／湿度	-15℃〜+65℃ / 20〜80% （ただし結露無き事）
外形寸法	87mm×120mm×192mm（突起物含まず）
重　量	1250g
環境対応	RoHS

異なった光の波長帯（バンド）の組み合わせが分光スペクトルとなります。複数バンドの画像が取得できるカメラを「スペクトルカメラ」と呼びます。

たとえば、一般的なカラーカメラであればRGBという３つの波長帯（バンド）を言います。ハイパースペクトルカメラの場合は、数十以上の波長帯（バンド）を取得できます。

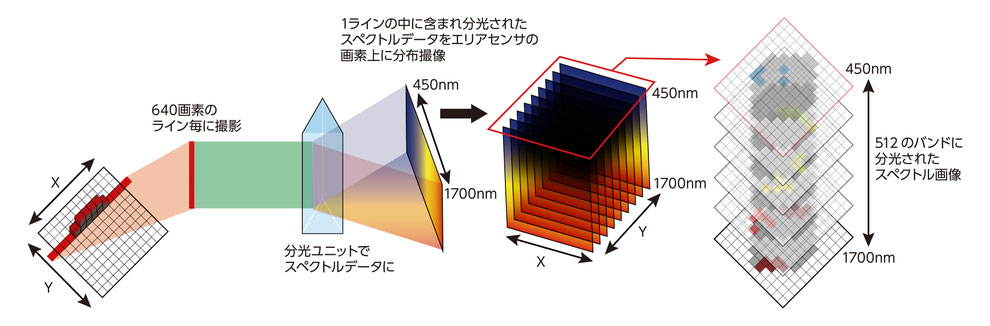

ハイパースペクトルカメラでは、XY座標の二次元空間情報と波長軸のデータ（ハイパースペクトル情報）を同時に取得できるため、対象物の成分分析・識別が可能となります。
