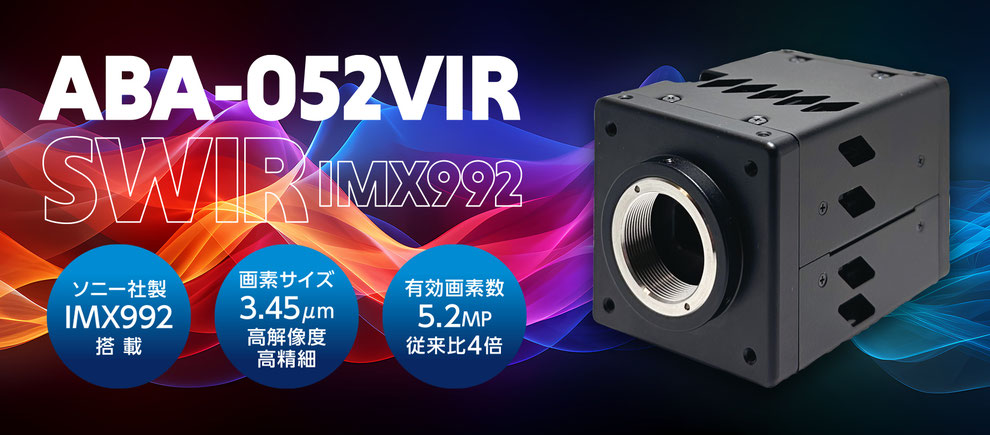

業界最高解像度のイメージセンサ ソニー社製「IMX992」搭載
エリアカメラ「ABA-052VIR」
5.2MPサイズ「InGaAsセンサ」搭載で高解像度&高精細で撮像可能な近赤外線カメラ
近赤外線カメラは、半導体関連装置や様々な生産設備などの非可視検査用に幅広い分野で使われていますが、特に半導体関連装置などではますます微細化が進む中で、これまで以上に高精細・広視野のニーズは広がっています。
「ABA-052VIR」は、これまでの近赤外線カメラと比べてピクセルサイズは約52%小さくなり、一方で有効画素数は従来比4倍※となりました。
顕微鏡など高倍率な環境で撮像する場合では、より高精細な画像が取得できる様になり、また、従来製品と画素分解能を合わせた場合、より視野が広げられるため、検査や測定にかかるタクトタイムの削減に貢献することが可能です。

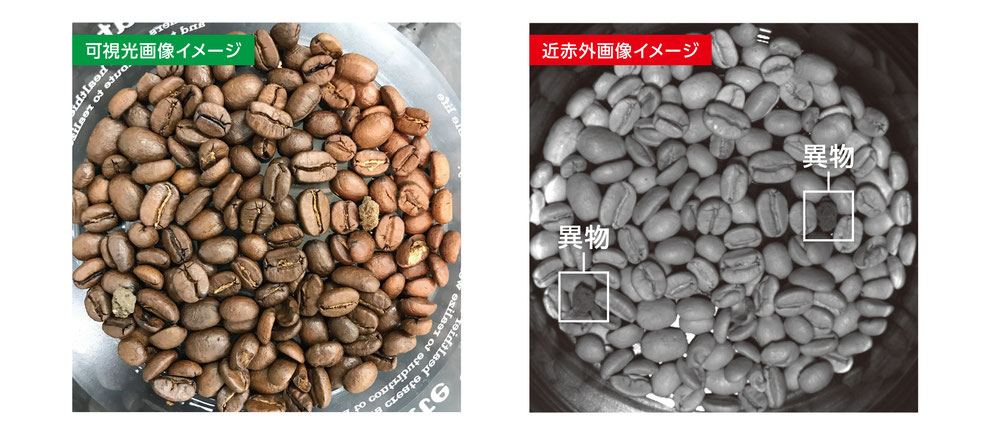

特徴１ 可視光では判別できない異物検出が可能
特徴２ 有効画素数が従来比4倍に向上
特徴３ シリコンウェハー欠陥検査やフィルムパッケージ検査など様々な用途で活用可能
「ABA-052VIR」の特徴
GiGE
CoaXPress
画質を保つためカメラの熱を逃す必要があります。
| 型 名 | ABA-052VIR-GE / ABA-052VIR-CXP |
| 撮像素子 |
有効画素数 2560H × 2048V 画素サイズ 3.45μm × 3.45μm 撮像有効ライン長 8.83mm × 7.07mm 1段電子冷却 |
| 検出波長帯 |
400nm〜1700nm |
| インターフェース | 10Gigabit Ethernet(10GBASE-T) / CoaXPress(CXP-12 Single) |
| ピクセルクロック周期 |
74.25MHz |
|
フレームレート ABA-052VIR-GE |
8Bit：130.9fps(max) / 10Bit：85.8fps(max) / 12Bit：70.9fps(max) |
|
フレームレート ABA-052VIR-CXP |
8Bit：130.9fps(max) / 10Bit：120.8fps(max) / 12Bit：70.9fps(max) |
| 露光時間 |
8Bit：8μsec-10msec (設定可能範囲：8μsec-9.99sec) 10Bit：8μsec-10msec (設定可能範囲：8μsec-9.99sec) 12Bit：13μsec-10msec (設定可能範囲：13μsec-9.99sec) |
| シャッター |
グローバルシャッター方式 |
| 映像S/N比 |
TBD |
| ゲイン | 0dB～+12dB (設定可能範囲：0dB～+30dB) |
| 黒レベル | 0LSB～127LSB可変 (10bit時) |
| 主要機能 | ステータスLED、内部冷却機構、外部トリガ、各種補正(DSNU、PRNU、画素欠陥、シェーディング)、ROI、ビニング、フィールドアップグレード機能 |
| 映像出力 | 8 / 10 / 12 bit |
| 同 期 | 内部同期 |
| 電 源 |
入力電圧範囲：DC+12V〜DC+24V±1V PoCXP：DC+18.5〜+26V 消費電力：13W(Typ)※外部電源DC+24時 |
| レンズマウント |
Cマウント 2/3インチ |
| ペルチェ設定温度 |
-30℃〜+60℃ 出荷時15℃設定 |
|
動作温度／湿度 |
+0℃〜+45℃ / 20〜80% （ただし結露無き事） |
|
保存温度／湿度 |
-15℃〜+65℃ / 20〜80% （ただし結露無き事） |
|
外形寸法 |
W58mm×H58mm×D75mm（マウント部及び突起物含まず） |
|
重 量 |
430g |
| 環境対応 | RoHS2 |
| 規 格 | GigE Vision ⒞ / GenICam™ / GenICam™ GenTL Compliance |
| カメラ更新機能 | SightCam |
| 対応ケーブル | CAT6A対応LANケーブル / CoaXPress microBNCケーブル |
| ソフトウェア開発キット |
撮影 / 通信用 ： SDK-AcapLib2（型名：AZP-ACAP-02） |
